PST9600充放电一体芯片，锂电池充电管理带正极智能放电保护

PST9600 是一款完整的单节锂离子电池充电管理、锂电池正极智能放电保护芯片。具有

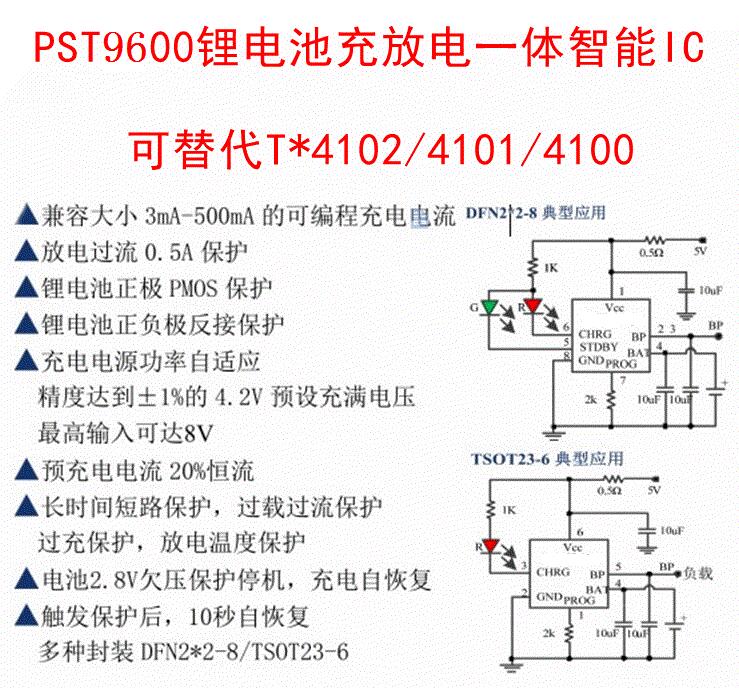

带负载电池反接保护。兼容大小 3mA-500mA 充电电流。DFN2*2-8 与薄型 TSOT23-6 封装

与极少外部元件便于高集成度产品应用。

芯片带有电源电压功率自适应功能，可直接从 USB 或太阳能或无线充电设备取电。充满

电压固定于 4.2V，充电电流可通过一个电阻器进行外部设置。当电池达到 4.2V 之后，充电

电流降至设定值 1/10 自动终止充电。芯片包含自动再充电和两个用于指示充电状态引脚。

①

PST9600 的放电保护包含了锂电池欠压保护、过充保护、输出短路保护、输出过流保护、

芯片过温保护。保护启动后停止输出，等待 10 秒定时后，如错误状态解除，PST9600 会恢

复输出。
