PST4056具有双反接保护功能 1A 线性锂电池充电芯片

·采用 8 引脚 ESOP 和 DFN2*2 封装，充满截止电压可分为两档：4.2 V，4.35V

  特点

·锂电池正负极反接保护

·Vcc 输入端反接保护

·电源自适应

·高达 1000mA 的可编程充电电流

·恒定电流/恒定电压

·温度自适应可实现充电速率最大化

·精度达到±1%的预设充电电压

·自动再充电

·充电状态双输出、无电池和故障状态显

示

·C/10 充电终止

·待机模式下的供电电流为 70uA

·2.9V涓流充电

·软启动限制了浪涌电流

·电池温度监测功能

  绝对最大额定值

·输入电源电压（V CC ）：-6.5V~9V

·PROG：-0.3V~VCC+0.3V

·BAT：-4.35V~7V

· CHRG ：-0.3V~10V

· STDBY ：-0.3V~10V

·TEMP：-0.3V~10V

·CE：-6.5V~10V

·BAT 短路持续时间：连续

·BAT 引脚电流：1200mA

·PROG 引脚电流：1200uA

·最大结温：145℃

·工作环境温度范围：-40℃~85℃

·贮存温度范围：-65℃~125℃

·引脚温度（焊接时间 10 秒）：260℃

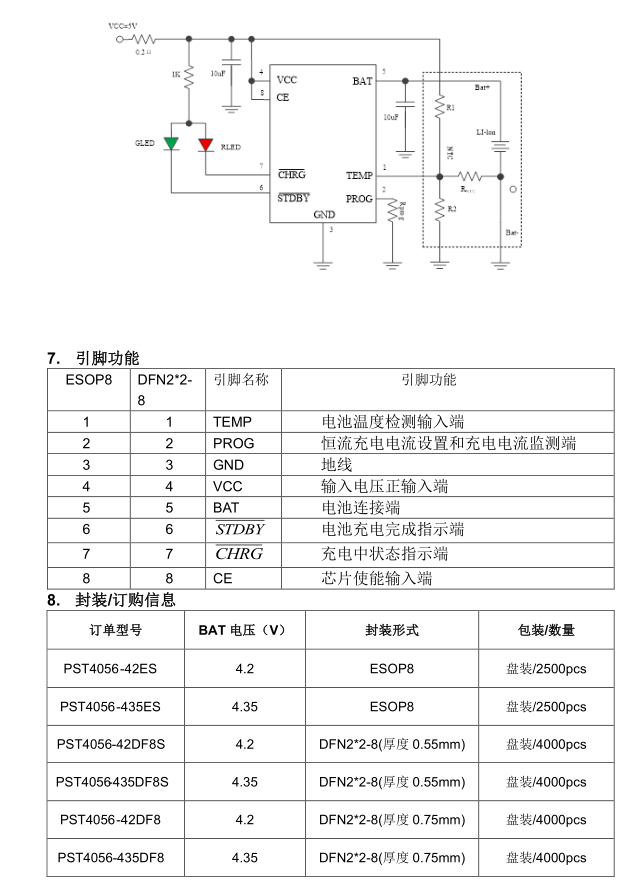

典型应用电路
